Cấu tạo của nguồn led và nguyên tắc hoạt động của nguồn led (driver)?

Nguồn led là thiết bị cung cấp dòng điện một chiều rất quan trọng cho tất cả các thiết bị điện tử trong cuộc sống chúng ta. Hiện tại Thái Hà đang sản xuất và thương mại các dòng sản phẩm đèn led, chúng cũng là một nhóm các thiết bị điện tử. Do đó, việc hiểu biết về cấu tạo, nguyên tắc hoạt động cũng như cách xem các thông số kỹ thuật trên nguồn led là điều rất quan trọng trong việc thiết kế lên một sản phẩm chiếu sáng công nghệ led hoàn chỉnh.

1. Nguồn led là gì?

  • Nguồn led thường được gọi là Driver, tăng phô hay trấn lưu. Nó là thiết bị điện tử có chức năng chuyển đổi từ dòng điện xoay chiều sang dòng điện một chiều. Dòng điện một chiều cung cấp cho chíp led (hay mắt led) hoặc các thiết bị điện tử khác.
  • Ở Việt Nam, dòng điện xoay chiều sử dụng tốt nhất cho nguồn led là 220V. Tùy theo chất lượng của nguồn led mà chúng có thể làm việc hiệu quả ở giới hạn điện áp đầu vào là bao nhiêu. Thường với nguồn led tốt chúng sẽ làm việc hiệu quả ở giới hạn điện áp là 86 - 265V. Với nguồn chất lượng trung bình sẽ là 110 - 265V.

2. Cấu tạo của nguồn led

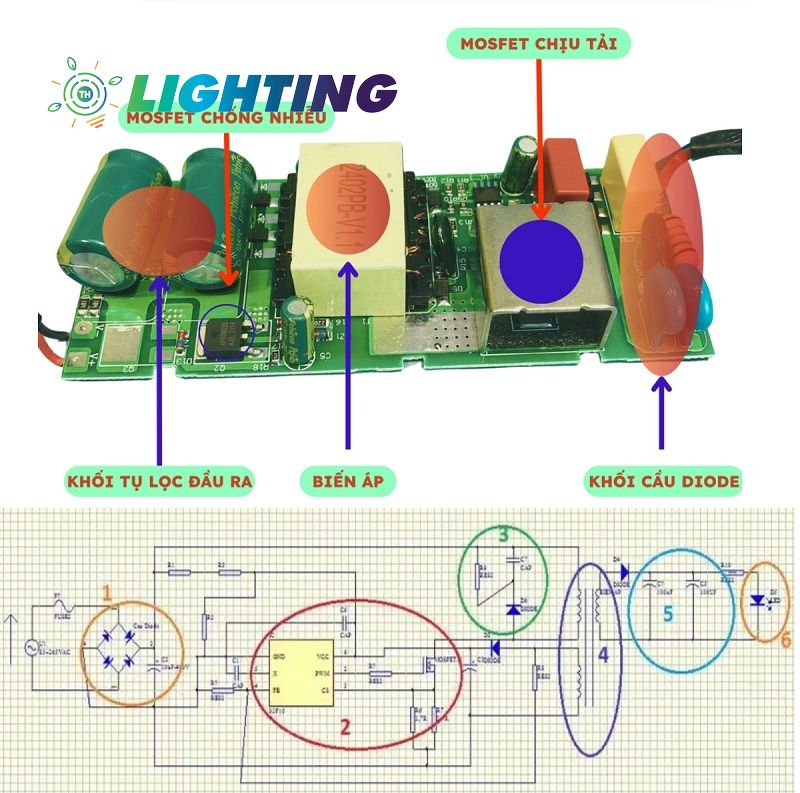

                                                          Hình 1: Cấu tạo và nguyên tắc làm việc của nguồn led

  • Khối Diode chỉnh lưu: Là khối có chức năng chuyển đổi từ dòng điện xoay chiều sang 1 chiều nhưng cường độ vẫn thay đổi rất nhiều. Một số tụ ở đây sẽ giúp dòng điện ổn định hơn.
  • Khối IC điều khiển và bộ đóng ngắt MOSFET: Phần này là phần chịu tải chính mạch và tạo dòng điện ổn định. IC cũng có tác dụng hiệu chính điện áp với dòng nguồn định dòng.
  • Khối làm phẳng xung điện đầu ra của MOSFET: Khi dòng điện ra khỏi MOSFET chưa hoàn toàn phẳng và vẫn có nhiễu nhất đinh do sự đóng ngắt của MOSFET. Khi đó khối này sẽ loại bỏ hoàn toàn nhiều và tăng tuổi thọ cho đèn. Thông thường khối làm phẳng xung chỉ xuất hiện ở những bộ nguồn cao cấp.
  • Biến áp: Điệp áp sử dụng của chúng ta thường là 220V, nhưng điện áp sử dụng cho chíp led thường là nhỏ hơn rất nhiều. Do đó biến áp trong nguồn led tác dụng chuyển từ điện áp dân dụng xuống điện áp phù hợp với nguồn led.
  • Khối tụ lọc đầu ra: Có thể hiểu một cách đơn giản là điện áp sau khi ra khỏi biến áp vẫn còn chút giao động và chưa ổn định, các tụ điện này sẽ làm phẳng hoàn toàn điện áp đầu ra. Nếu tụ điện trong nguồn led không đủ công suất và kém chất lượng thì sau một thời gian đèn có hiện tượng chớp nháy.
  • Ngoài ra nguồn led còn có tụ chống sét (đối với dòng nguồn led thường sử dụng ngoài trời), cầu trì...

3. Nguyên tắc làm việc của nguồn led

  • Dòng điện xoay chiều AC khi vào nguồn led được đi qua bộ chuyển nguồn (khối Diode chỉnh lưu) và thành dòng điện một chiều DC. Mắt led (chíp led) cũng như các linh kiện điện tử chỉ dùng dòng điện một chiều.
  • Dòng điện một chiều tạo ra qua khối Diode chỉnh lưu vẫn chưa được ổn định về cường độ. Chúng tiếp tục được qua Transiter hay MOSFET và một số IC điều khiển nhằm đưa dòng điện về ổn định về mặt cường độ.
  • Sau đó dòng điện được qua biến áp nhằm đưa điện áp của dòng điện về với điện áp mong muốn phù hợp với chíp led.
  • Sau đó dòng điện đi qua các thiết bị khử xung, chống sét.... để có được dòng điện một chiều ổn định với điện áp phù hợp với chíp led của đèn.
  • Một số nguồn led có thêm bộ điều khiển thông minh. Chúng làm thay đổi cường độ sáng, tốc độ chớp và một số chế độ khác của đèn led.

4. Một số dòng nguồn có trên thị trường

a. Nguồn không cách ly: Đây là dòng nguồn led cơ bản và thô sơ nhất. Chúng hạ áp bằng điện trở chứ không phải bằng bộ hạ áp. Chúng có lượng linh kiện cơ bản và ít nhất có thể.

b. Nguồn cách ly: Hiện nay toàn bộ nguồn led sử dụng trên thị trường đều dùng nguồn led cách ly bởi chúng hiệu quả, hệ số công suất cao và an toàn cho người sử dụng.

  • Nguồn cách ly ổn áp: Đây là bộ nguồn thường sử dụng với thiết bị điện tử hay đèn led yêu cầu diện áp một chiều cố định về điện áp. Thường bộ nguồn này có điệp áp DC 12V và 24V.
  • Nguồn cách ly ổn dòng. Thường tránh cho việc chíp led làm việc với cường độ dòng điện quá mức. Nguồn led cách ly ổn dòng hay nguồn led giới hạn dòng nhằm kiểm soát điều đó. Nó giúp chíp led hoạt động an toàn, không sinh nhiệt quá cao và nâng cao tuổi thọ.

.....................................
